Guía Práctica para Diseño y Sintonización de Antenas en PCBs: Trace, Chip y Patch

Introducción

En un mundo cada vez más conectado, la eficiencia de las comunicaciones inalámbricas se ha convertido en un factor crítico en el diseño de dispositivos embebidos. Ya sea para el internet de las cosas, tecnología vestible o sensores industriales, la elección y optimización de la antena en una placa de circuito impreso (PCB) marca la diferencia entre un producto confiable y uno propenso a fallos o baja cobertura.

Tipos de antenas para conectividad y sus ventajas

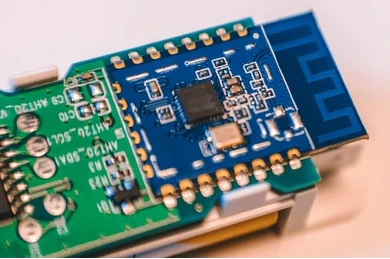

1. Antena de traza en PCB (F-invertida, monopolo, dipolo):

   • Ventajas: Costo cero adicional, totalmente integradas, ideales para bajo volumen.
   • Desventajas: Sensibles al entorno y al diseño del circuito, requieren ajuste fino.

2. Antena cerámica (tipo chip):

   • Ventajas: Tamaño compacto, preajustadas por el fabricante, menor sensibilidad al entorno.
   • Desventajas: Menor eficiencia, mayor costo unitario y requiere red de adaptación externa.

3. Antena tipo parche:

   • Ventajas: Direccionalidad controlada, ideales para navegación satelital y aplicaciones de alto rendimiento.
   • Desventajas: Requieren mayor área, uso preferente en frecuencias altas.

4. Antenas helicoidales y externas:

   • Ventajas: Buen compromiso entre tamaño y ganancia, flexibilidad mecánica.
   • Desventajas: Coste adicional, necesidad de conector o ensamblado manual.

Criterios para seleccionar la antena adecuada

Al diseñar una antena, ten en cuenta:

• Frecuencia de operación: Por ejemplo, 2.4 GHz corresponde a una longitud de onda de 125 mm. Una antena de cuarto de onda medirá aproximadamente 31 mm.
• Dimensiones y factor de forma: Espacio disponible y ubicación libre de metales o plásticos densos.
• Consumo energético frente a rendimiento: Las antenas pasivas requieren ajuste fino para optimizar eficiencia.
• Entorno de uso: Interiores con paredes, exteriores con lluvia, vehículos con blindaje electromagnético.

Mejores prácticas según tipo de antena

Antena de traza en PCB

• Área libre: Área sin cobre de al menos 6 mm alrededor.
• Ancho de pista: Calculado para 50 ohmios (línea microstrip o coplanar), ajustado a la estructura de capas.
• Plano de masa: Mantener el plano separado bajo la antena para evitar desacoplamientos. Usar un plano continuo bajo la línea de alimentación hasta el punto de conexión.

Antena tipo chip

• Zona de tierra: Libre de cobre bajo la antena; suele requerirse una zona de 10x10 mm.
• Red de adaptación: LC con componentes como 1 nH + 2-5 pF (según hoja de datos).
• Posición: Esquinas o bordes para evitar interferencia con el plano de masa.

Antena tipo parche

• Sustrato dieléctrico: Materiales como Rogers o Taconic, con bajas pérdidas.
• Polarización: Lineal o circular, según la aplicación.
• Alimentación: Acoplamiento por ranura o conexión coaxial. Es fundamental que la impedancia en el punto de alimentación sea de 50 ohmios para evitar reflexiones.

Simulación, medición y ajuste

Herramientas de simulación

• HFSS, CST, ADS: Análisis tridimensional electromagnético completo.
• Antenna Toolbox de MATLAB: Incluye diseño paramétrico y simulación de patrones.
• Herramientas libres: QucsStudio, KiCAD con complementos RFTools, versión educativa de Antenna Magus.

Medición con analizador de redes vectoriales (VNA)

Medir el rendimiento de una antena requiere el uso de un analizador de redes vectoriales, comúnmente conocido como VNA. Este instrumento permite obtener los parámetros de dispersión, especialmente el S11, que indica cuánto de la señal enviada a la antena es reflejada por una mala adaptación de impedancia.

Pasos básicos para una medición correcta:

1. Calibración: Utiliza un kit de calibración estándar con métodos como SOLT (corto, abierto, carga, paso). Esto garantiza que el VNA elimine errores de cables y conectores.
2. Preparación del montaje: Conecta la antena al VNA mediante un conector U.FL, SMA u otro adaptador de prueba apropiado. Es importante mantener la longitud del cable mínima para evitar pérdidas.
3. Medición del parámetro S11: El VNA mostrará una gráfica de retorno donde se observa un “mínimo” (dip) en la frecuencia donde la antena está mejor adaptada (idealmente S11 < –10 dB o un VSWR < 2).
4. Análisis del resultado: Si el mínimo no coincide con la frecuencia deseada (por ejemplo, 2.4 GHz), será necesario realizar ajustes físicos o mediante componentes.

Ajuste práctico (tuning)

El ajuste de una antena se realiza para que resuene en la frecuencia deseada con una buena adaptación de impedancia. A continuación, algunos métodos comunes:

• Corte progresivo de pista: En antenas tipo traza, se diseña ligeramente más larga de lo necesario. Se mide y se va recortando la longitud milímetro a milímetro hasta alcanzar la resonancia en la frecuencia deseada.

• Adición de puentes o saltos de cobre: Para reducir la frecuencia de resonancia, se pueden añadir puentes de cobre o extensiones con soldadura o tiras metálicas, aumentando así la longitud eléctrica.

• Colocación de componentes pasivos: Se emplean redes de adaptación tipo Pi o T compuestas por inductores y condensadores. Por ejemplo, un circuito en T puede incluir un condensador serie de 3 pF, una inductancia shunt de 1 nH, y otro condensador serie de 2 pF, ajustados según medición.

• Reubicación del punto de alimentación: En antenas tipo parche, mover el punto donde se conecta la línea de alimentación puede ajustar la impedancia del sistema.

Después de cada modificación, se debe volver a medir con el VNA para verificar si la antena ha sido correctamente ajustada a 50 ohmios en la frecuencia objetivo.

Comparativa rápida entre antenas

El diseño de antenas en placas de circuito impreso es un equilibrio entre rendimiento, espacio y costos. Aplicando estos principios, puedes crear dispositivos inalámbricos confiables y eficientes desde el prototipo hasta la producción.
